[Tópico Oficial] [GT 12] Tópico Oficial - Referências

[Kyosanin]

Hehe.. então vou deixar algumas fotos do meu amado ZERO!!! Bwahaha!!!

[fleite]

Pessoal, não estou participando do GT, mas na montagem do F-16 me deparei com uma informação que pode ser usada pela galera que está montando aviões da Us-Navy .

Estava eu procurando por referências para a montagem das bombas GBU-12 Paveway II.
A GBU-12 Paveway é uma bomba guiada a laser. Ela nada mais é que uma Mk-82 (bomba burra de uso geral) de 227Kg com um kit acoplado que a torna inteligente e capaz de ser guiada por um feixe a laser até o alvo designado.
Este kit é composto por um seeker na frente e por aletas na parte traseira que guiam a bomba até o alvo.

Nesta foto, dar para ver a bomba sem o kit.


Nesta procura, encontrei várias fotos e selecionei uma versão da bomba que mais me agradou visualmente.
Percebi que algumas variantes da bomba são completamente verdes, outras são cinzas com o kit em verde e outras são verdes com o kit em cinza.
A versão selecionada foi esta:
http://upload.wikimedia.org/wikipedia/c ... ornet_.jpg

Se perceberem direito, o corpo da bomba, além de cinza possui uma espécie de textura.

O fato é que gostei desta textura e seria uma oportunidade de experimentar novas técnicas e mais uma forma de tirar o ar de brinquedo do modelo.
Com isso em mente, lembrei de um tópico do nosso amigo Dolence de como fazer texturas de ferrugem (http://www.plastibrasil.com/viewtopic.php?f=46&t=430).
Mãos à obra!
Como não sou nem um pouco maluco de estragar o kit, fiz alguns testes em pedaços de sprue.

Trabalho perdido! Explico o motivo.

Nada na aviação é por acaso e isso começou a mexer na minha cabeça. Parei e comecei a pesquisar e acabei descobrindo algo muito interessante e que não fazia a menor idéia e também nunca tinha visto ninguém comentar sobre isso.

Esta textura, acreditem, esta relacionada com o famoso incêndio do USS Forrestal. (http://en.wikipedia.org/wiki/1967_USS_Forrestal_fire)

Em 1967 o porta-aviões USS Forrestal foi acometido por incêndio, ocasionado por um lançamento inadvertido de um foguete proveniente de um F-4 Phanton e que acertou um tanque de combustível externo de um A-4. O fogo foi se alastrando de forma incontrolável e a coisa toda piorou quando o fogo atingiu o armamento que estava nas proximidades. Haviam muitas bombas da época da 2º guerra que explodiram com apenas 1 minuto e pouco de incêndio.

Enfim, o resultado das investigações apontou para a necessidade de desenvolvimento de uma tecnologia que desse maior segurança ao armamento para o caso de acidentes, fogo e ataque inimigo, principalmente em ambientes confinados, como é o caso de um porta-aviões.

Portanto, esta textura que vemos é uma espécie de camada de proteção térmica que aumenta resistência da bomba ao calor e é encontrada nas bombas usadas pela US-NAVY somente.

Dito tudo isso, aproveito para mostrar os testes que fiz, que óbvio, não serão usados no kit, e deixo como dica para o pessoal que por ventura vier a montar um kit da marinha americana.

=============

Separei um pouco do pó do acrílico auto polimerizante (Famoso Jet).


Dilui a cola branco com um pouco de água.


Apliquei na peça de teste.


Mergulhei no copinho com o pó.


Resultado.


Uma Merlim! Fiz alguma coisa errado.
Resolvi diluir um pouco mais a cola e o resultado foi muito melhor. Inclusive já testei a colocação de fita Tamiya depois de seco e não saiu nada.

[thiago_tomcather]

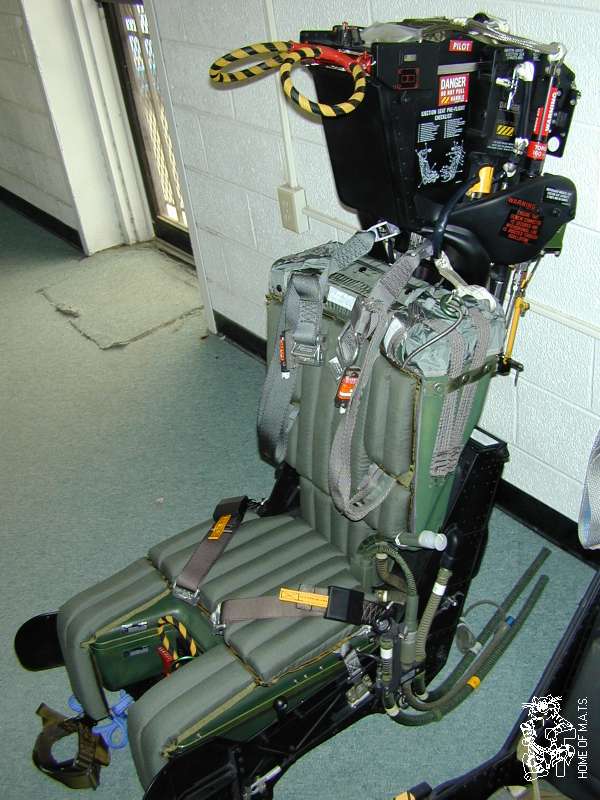

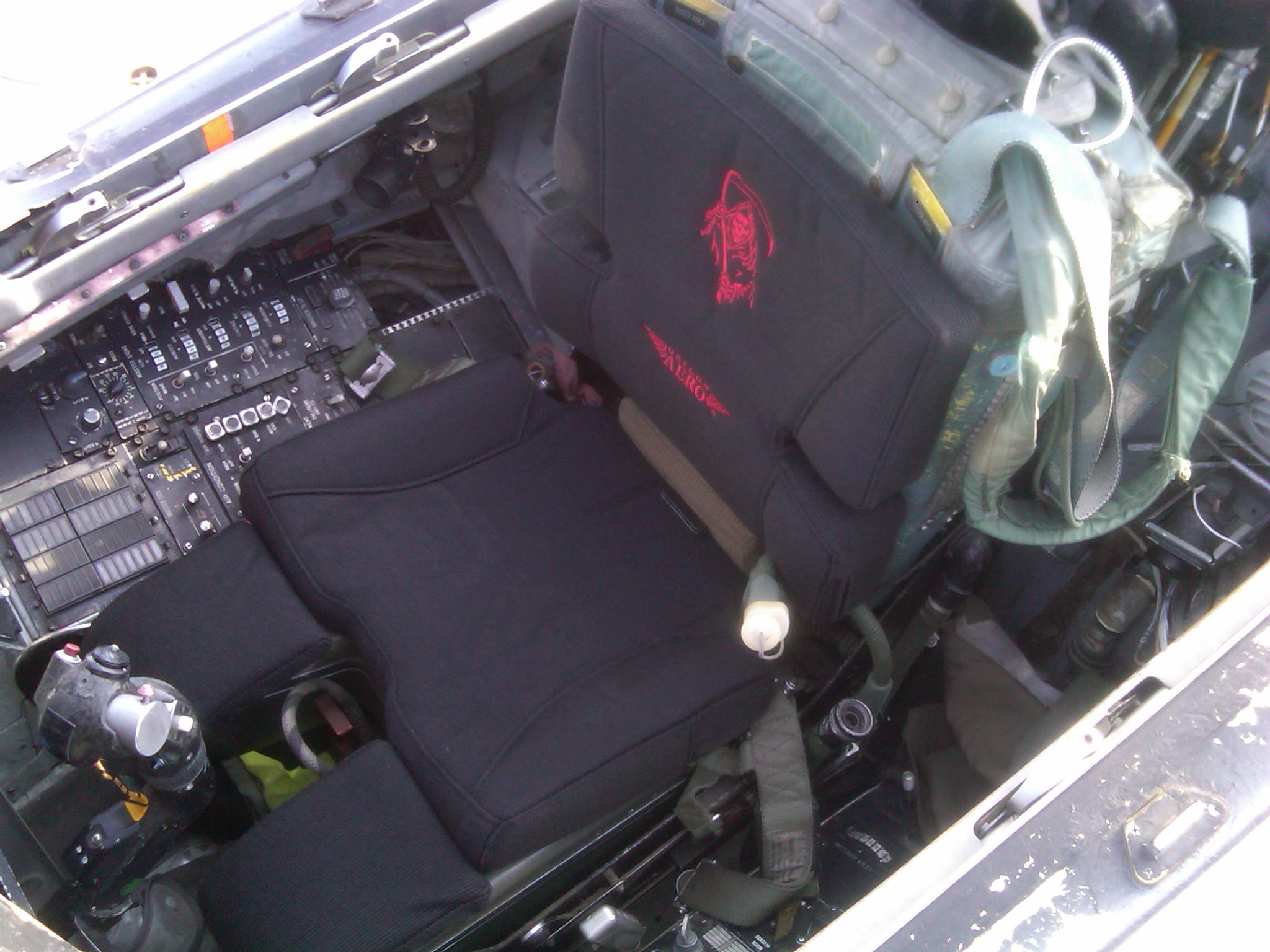

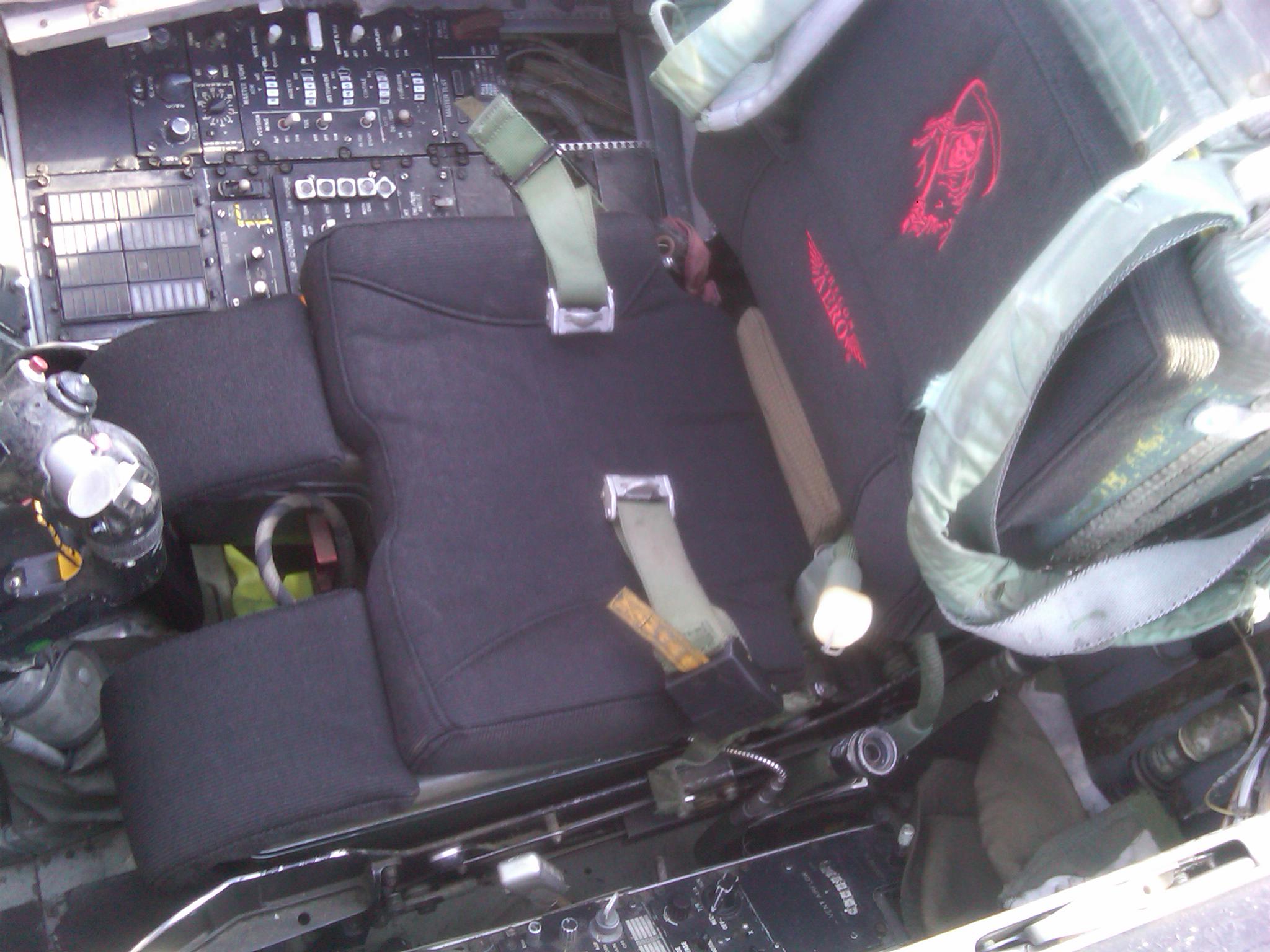

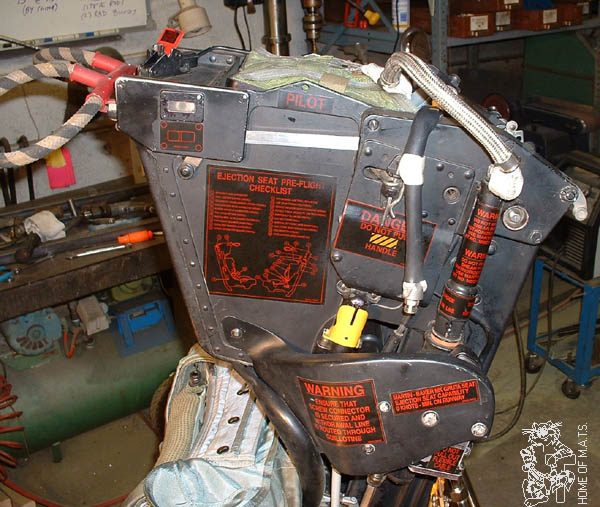

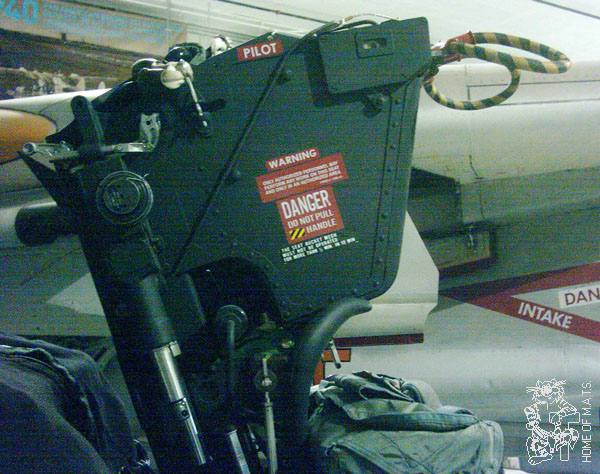

Pra galera que assim como eu adora os Tomcats, tomem algumas referências aí












Já eu posto mais

[thiago_tomcather]

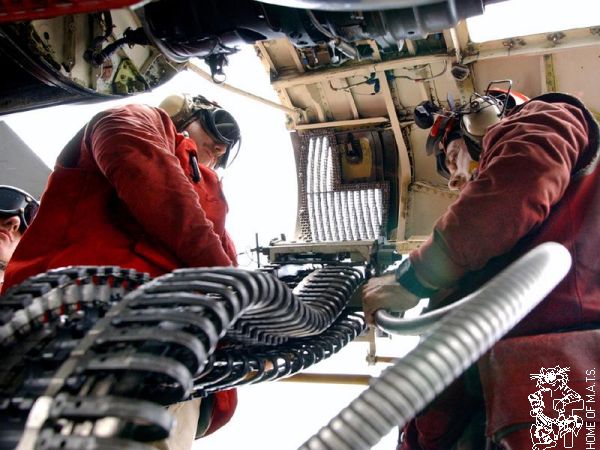

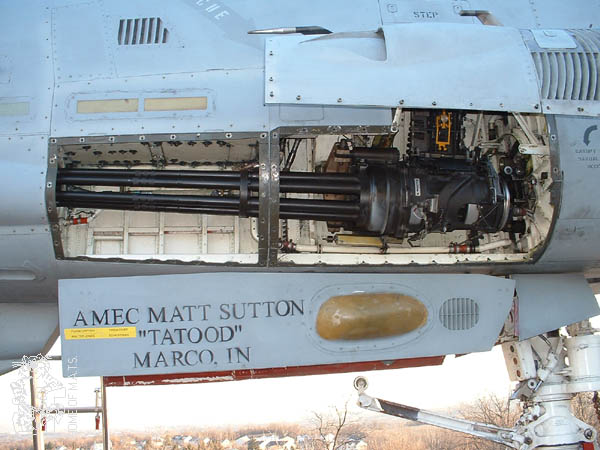

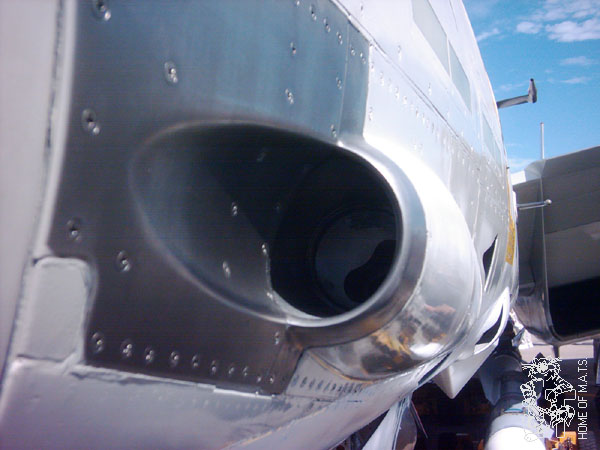

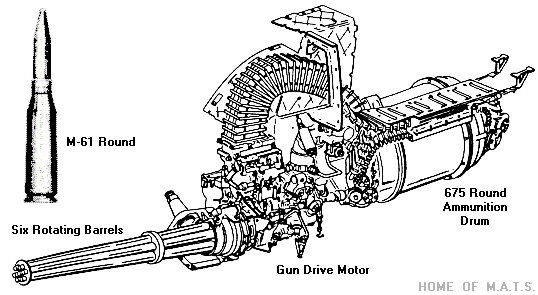

Referência do canhão Vulca M61, do Tomcat

[ricwebbr]

Galera, depois do Tornado vou montar um F-14 Jolly Rogers Moda Focka do Mal!!!

Qual kit recomendam de qualidade ?

Vi que o Hasegawa é uma paulada e para meu espanto, NÃO VEM COM ARMAMENTOS...é isso mesmo produção?????

Aguardo indicações dos másters of tomcat!!!!
