[Expositor] ENTERPRISE 1701-C - AMT 1:1400 ILUMINADA - CONCLUÍDA

[Thiago]

Excelente trabalho... Já estava com saudades desta montagem...

[LRFOGA]

Luiz Pacheco, Thiago, muito obrigado por acompanhar

Nenhum outro kit será iniciado sem antes concluir esta montagem

[LRFOGA]

ATUALIZANDO: defeito de projeto encontrado no kit

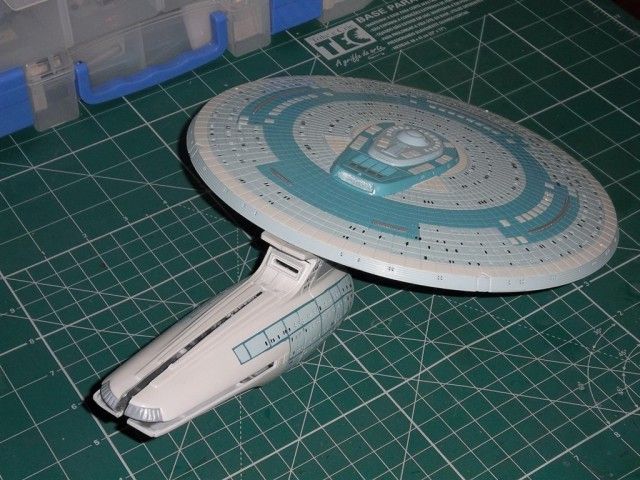

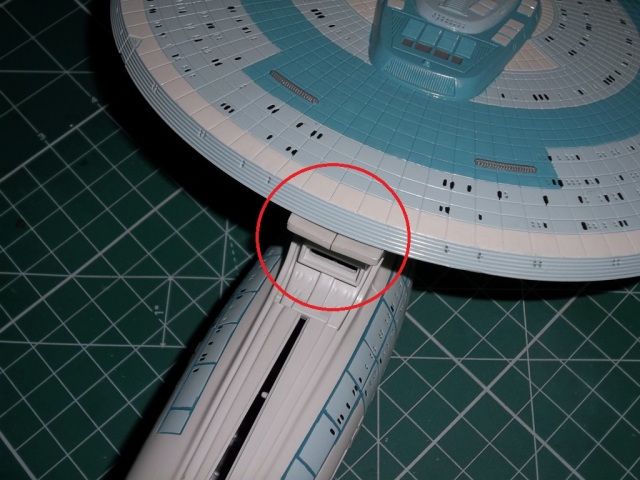

observem esta fotografia e reparem que a base de sustentação da seção disco é maior que o limite do disco

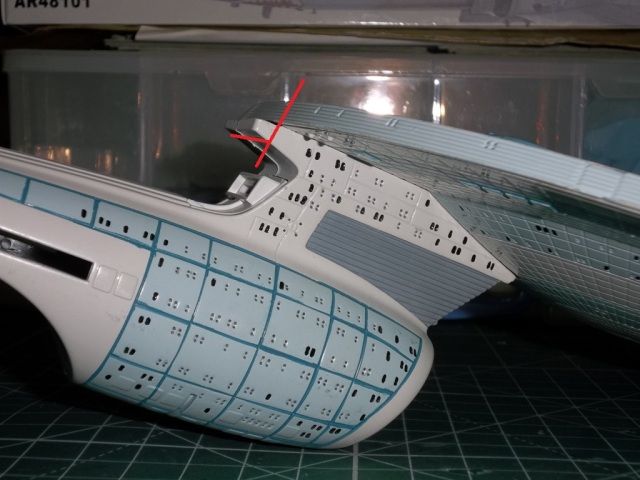

se você não consegui observar, o erro está destacado no círculo vermelho


essa parte que vai além dos limites da seção disco não existe no modelo real, desta forma, vou ter de cortá-lo na linha vermelha

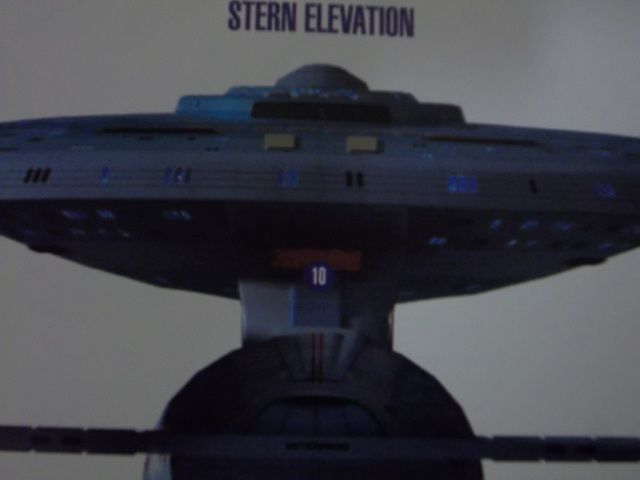

para ter certeza, apesar de ter chegado à essa conclusão, verifiquei num livro raro de se encontrar por aí




as fotografias comprovam que estou certo

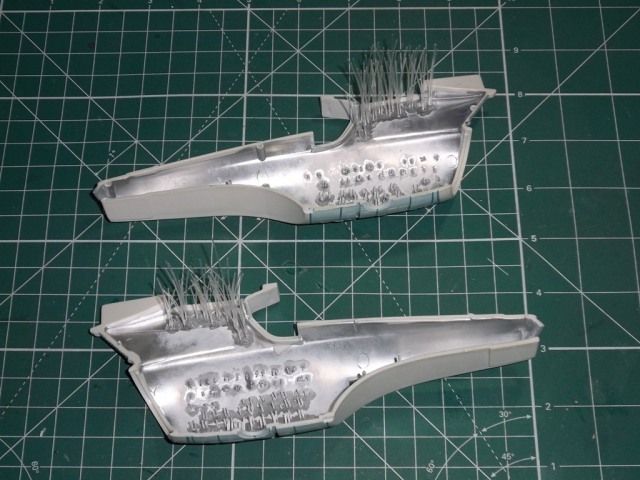

enquanto decido o que vou fazer, terminei de colocar as fibras óticas na seção do motor de dobra e do reator principal da enterprise

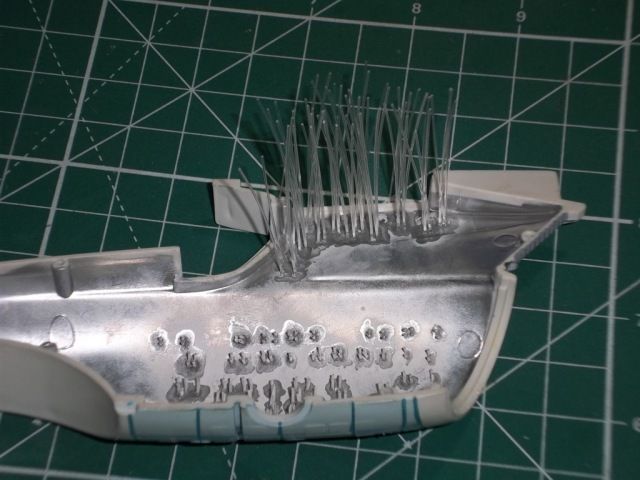

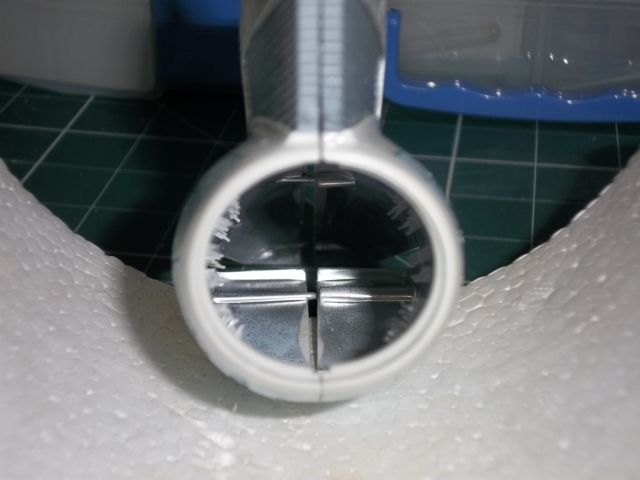

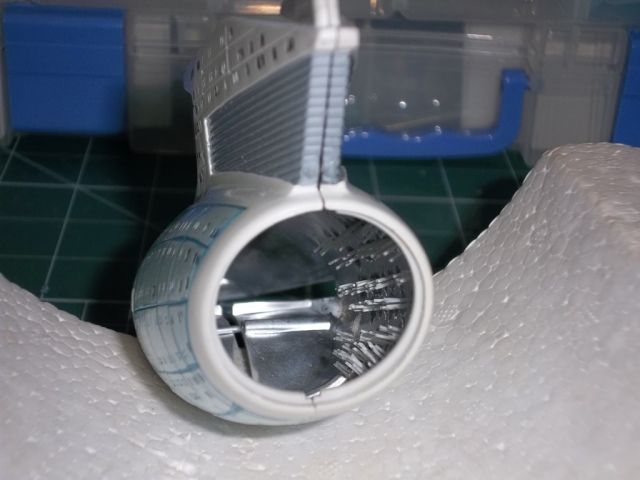

aqui uma visão por dentro, que até parece aquelas naves alienígenas esquisitas


e quando a iluminação rebater nas paredes espelhadas vão direto para as fibras ao redor do interior da nave

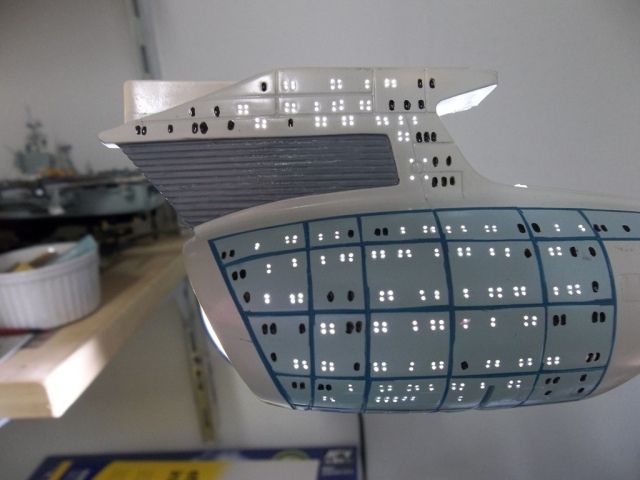

exemplo de como ficará




amanhã apresentarei a primeira parte do circuito eletrônico

[Thiago]

ATUALIZANDO: defeito de projeto encontrado no kit

se você não consegui observar, o erro está destacado no círculo vermelho


[...]

amanhã apresentarei a primeira parte do circuito eletrônico

Isso você tira de letra, até cheguei a ficar preocupado... mas lembrei que era você...

O "amanhã" é hoje, certo???? Quero ver esse circuito....

[LRFOGA]

ATUALIZANDO: defeito de projeto encontrado no kit

se você não consegui observar, o erro está destacado no círculo vermelho


[...]

amanhã apresentarei a primeira parte do circuito eletrônico

Isso você tira de letra, até cheguei a ficar preocupado... mas lembrei que era você...

O "amanhã" é hoje, certo???? Quero ver esse circuito....

Como diziam no outro lado do mundo do plasti sou o funileiro costureiro de kits

O circuito é relativamente simples Thiago, comprei os leds, desenhei o esquema e um amigo soldou pra mim a parte mais complicada. Vou estar com a primeira e segunda parte do circuito à tarde (a primeira é a da seção disco e a segunda parte é do conjunto dos motores de dobra). À noite faço as fotografias

[Andre L B Ferro]

Depois o cara não quer o título de ET !

[LRFOGA]

Depois o cara não quer o título de ET !

[mvleonardo]

Showzaço!

[LRFOGA]

APRESENTAÇÃO DO SISTEMA ELETRÔNICO PARCIAL E TESTE PRELIMINAR

SISTEMA DE ILUMINAÇÃO DA SEÇÃO DISCO

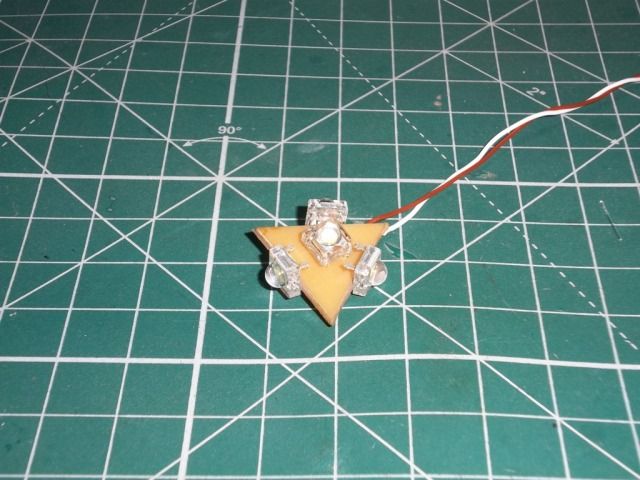

idealizei o desenho e um grande amigo desenvolveu a placa para soldar os super leds, cuja abertura angular foram especialmente escolhidas para distribuição circular no interior da seção disco

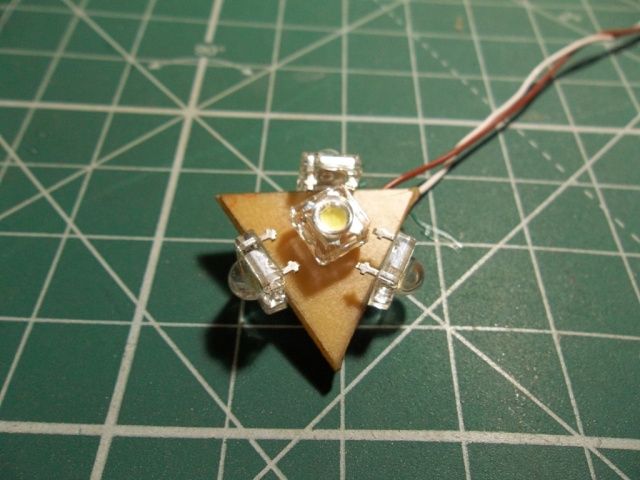

em detalhe

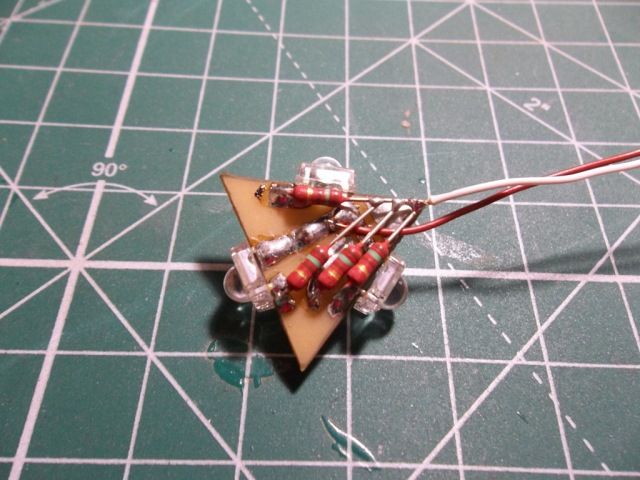

verso da placa com os resistores


será fixada nessa posição, de forma a iluminar meia esfera dentro da seção disco


ao refletir na parte superior essa "meia esfera luminosa" será refletida para baixo, iluminando a parte inferior

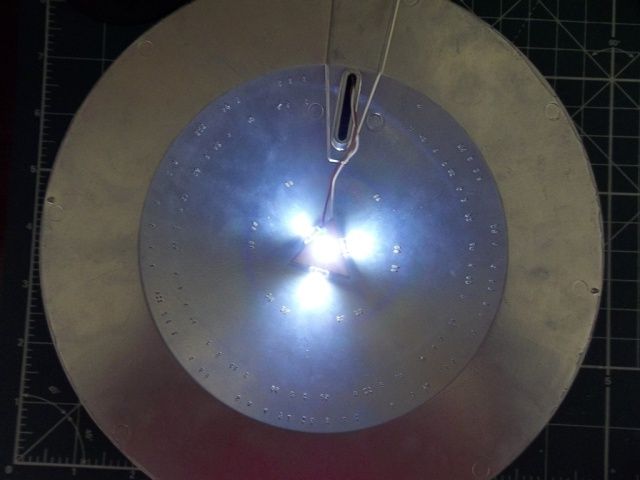

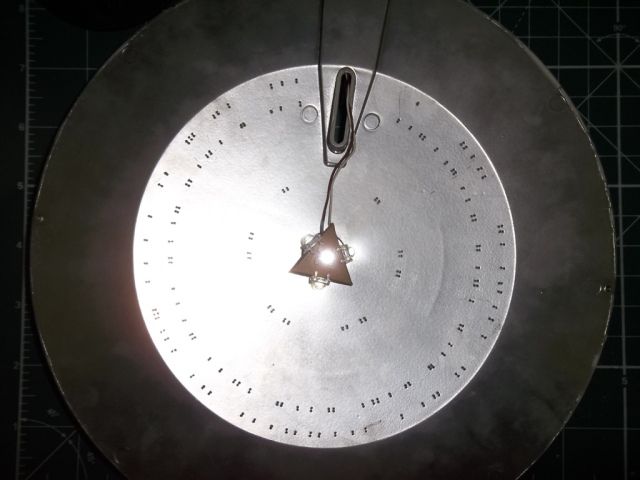

teste preliminar

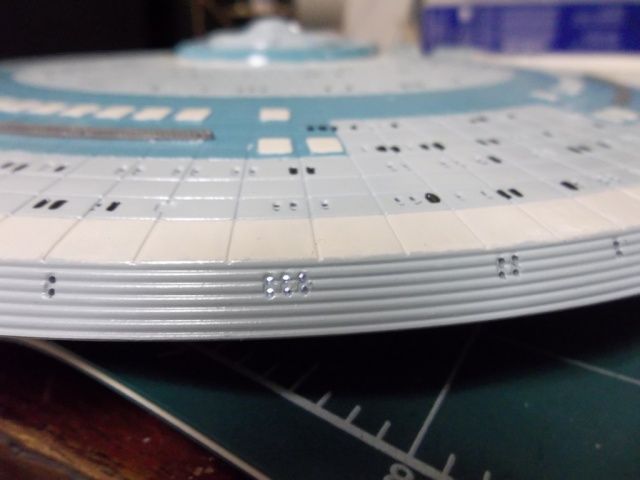

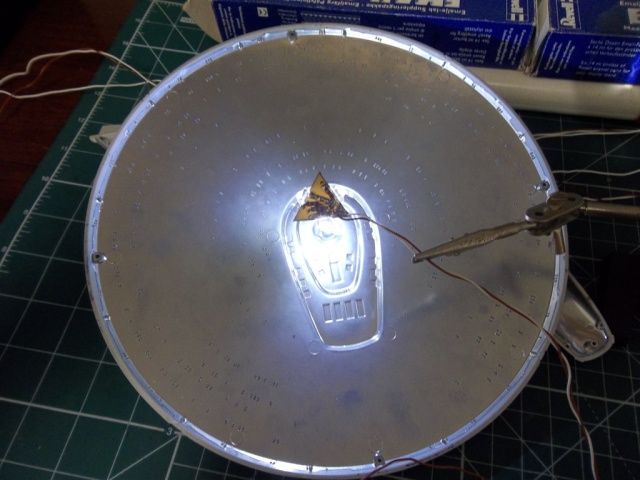

dá para perceber que a iluminação é refletida inclusive na borda circular

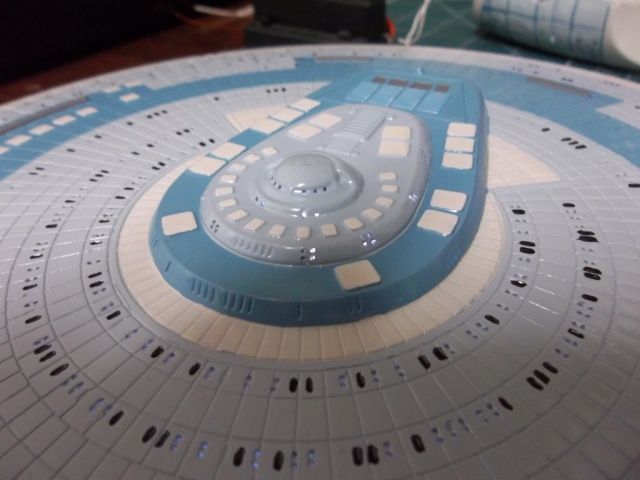

sem as fibras óticas, ou seja, funcionando apenas por reflexão interna já dá para ver algumas janelas acesas


nestas fotografias observa-se que a iluminação chega até os orifícios, mas perde intensidade luminosa




isso significa que as fibras óticas captarão a iluminação interna refletida e conduzirão a iluminação com a mesma intensidade luminosa até as janelas

SISTEMA DE ILUMINAÇÃO DOS MOTORES DE DOBRA

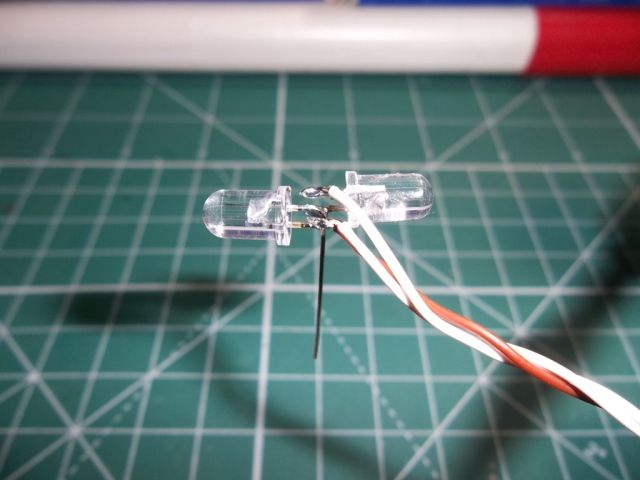

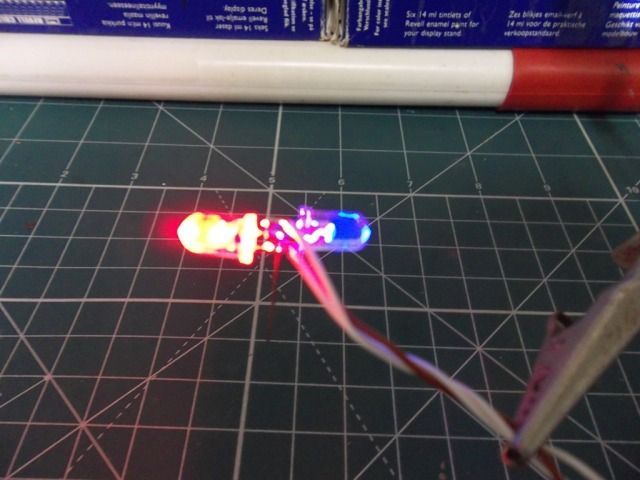

soldagem simples de dois super leds

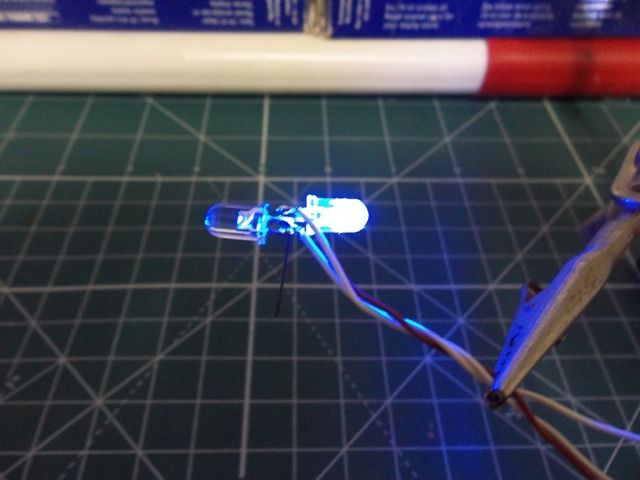

azul da parte posterior das naceles

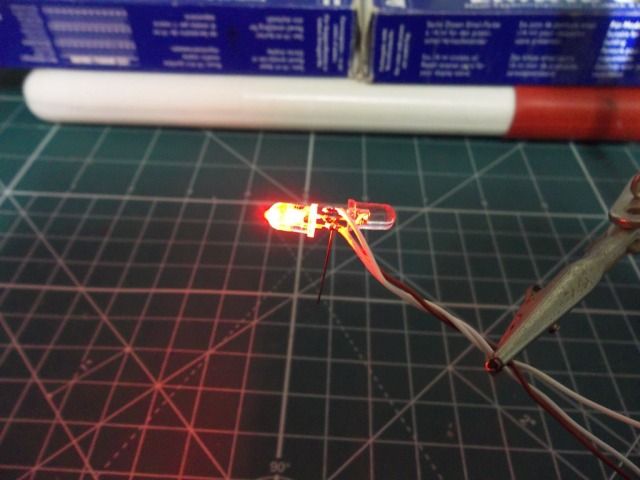

vermelho da parte anterior (câmara de reação de campo)


teste preliminar (sem correção de amperagem e voltagem)

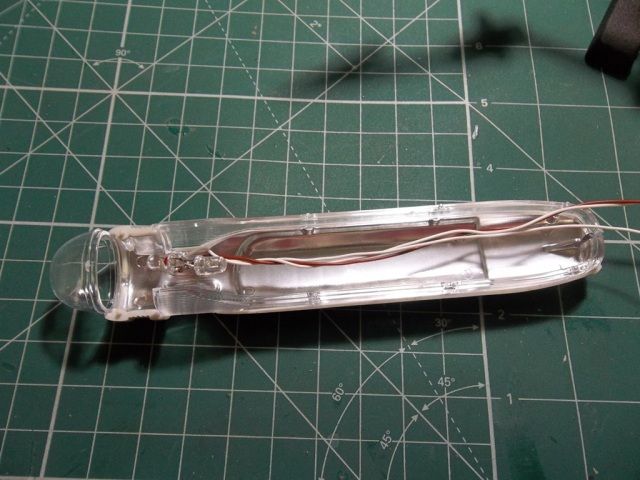

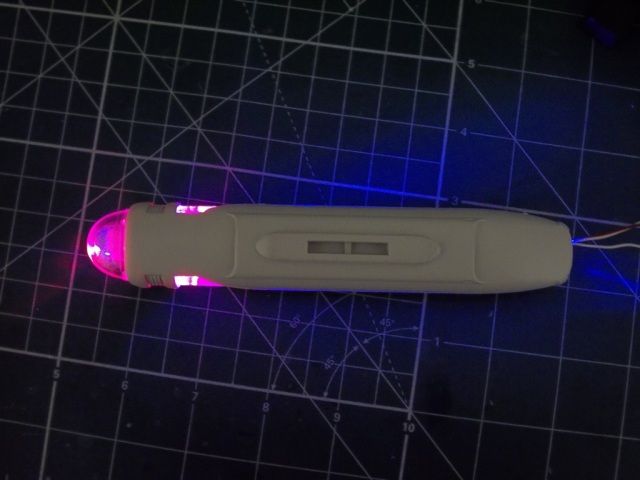

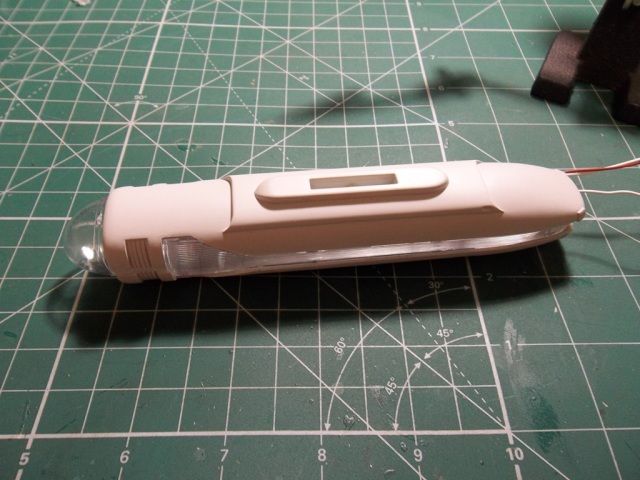

instalação para teste

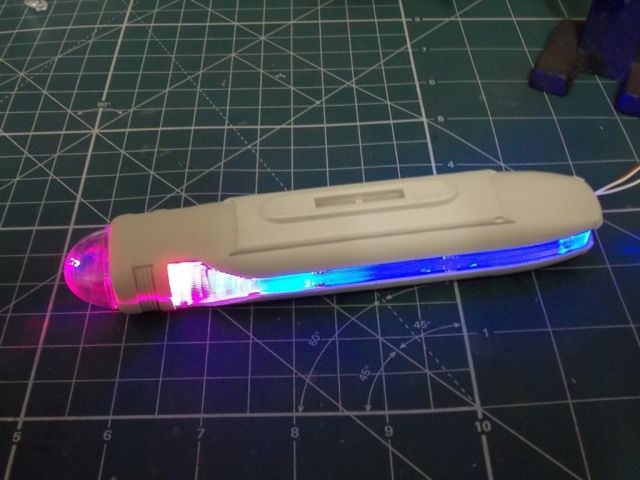

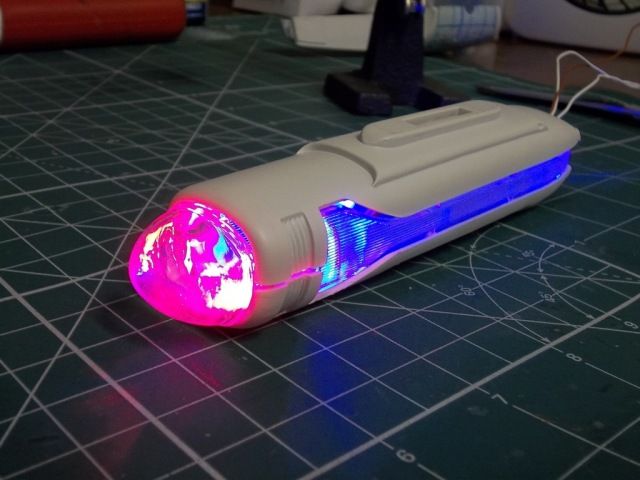

teste preliminar




vai ser mais potente do que mostrado nessa fotografia, porque ainda haverá maior intensidade da corrente elétrica e falta a pintura do interior das partes transparentes


Até agora a minha teoria está se confirmando e acredito vou gostar do resultado final

Tem gente que vai me chamar de E.T. de novo
